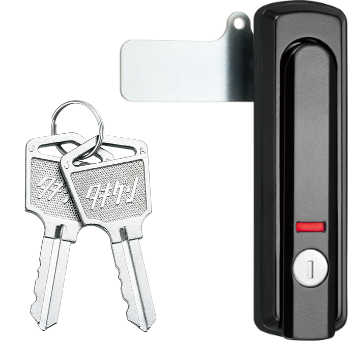

A-436 ワンタッチ取付ハンドル

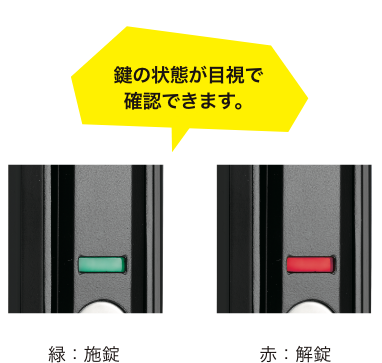

● 施錠忘れ防止のインジケーター付き
● ハイセキュリティ錠前TAKシリーズに組替えることができます。

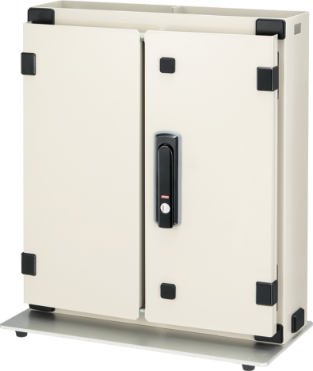

配電盤・制御盤を
溶接レスで組立て

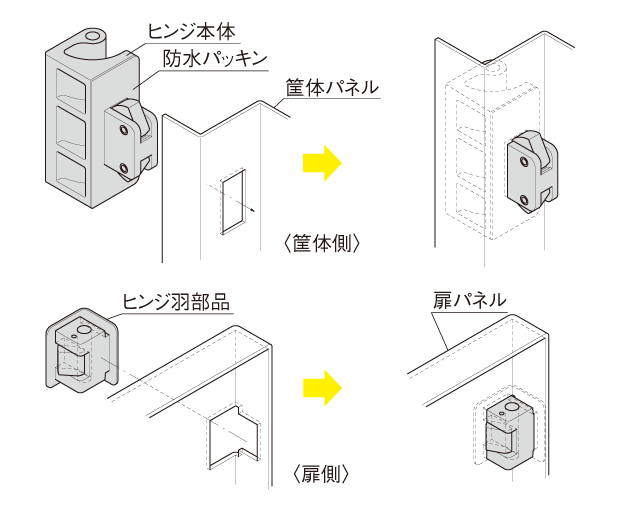

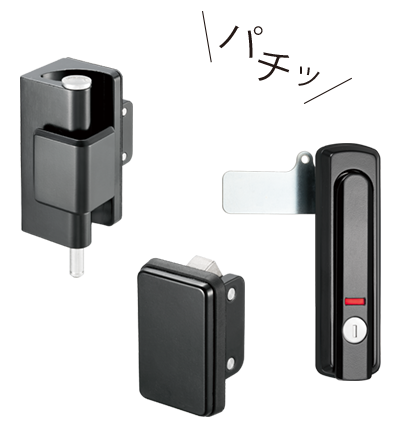

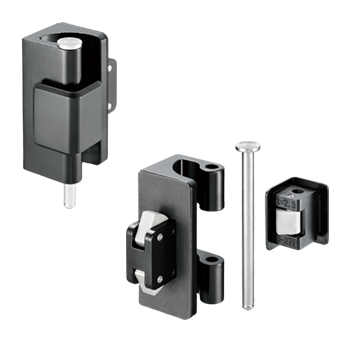

ワンタッチで取付けられるパチッと金具シリーズ。誕生の背景は、お客様が制御ボックスを製作する際に、溶接職人の不足や品質のバラツキによる生産ロスに頭を悩ませていたことがきっかけでした。溶接レスで、パートの方でも一定の組立て品質が保たれ、工具不用で簡単に組立てられる金具が求められました。すでに海外製の類似品がありましたが、適用板厚が日本の規格に適合しておらず、また、屋外での使用を想定していないのか、防水の考慮がありませんでした。そのため、タキゲンに相談があり、パチッと金具シリーズの開発に至りました。

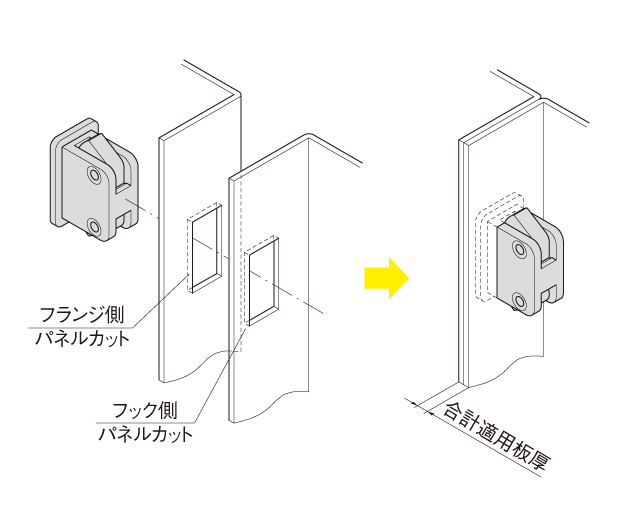

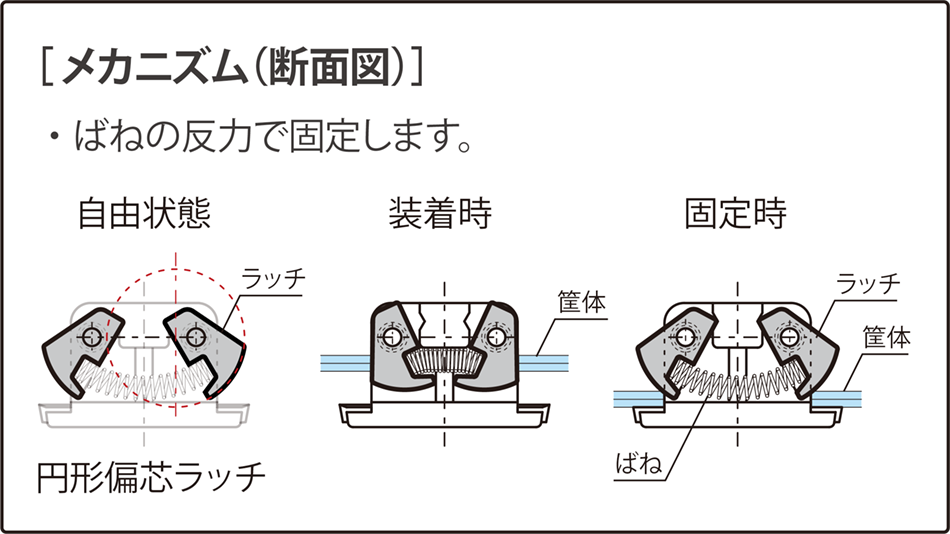

適用版板厚は、1.6mmから2.3mm。板厚が変わっても、ガタツキがなく固定できるのは、板を押さえるラッチが円形のため、回転軸を偏芯することで、1.6mm、2.0mm、2.3mmと微妙に異なる板厚を押さえつけられる構造になっているからです。振動が加わるとばねの反力で締付けられ、塗装やパッキンの厚みもある程度吸収でき、防水性を保つ構造になっています。穴明けの寸法交差は0〜-0.3mm。一般的なタレットパンチプレスやレーザー加工機であれば加工できるレベルになっています。

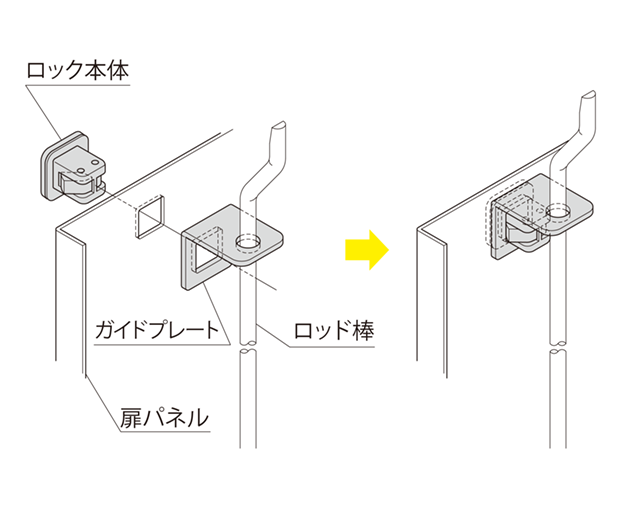

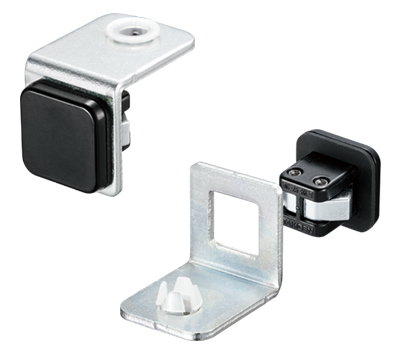

扉を密閉させるためのロット棒には欠かせないロッドガイド。従来はスタットボルトやガイドを溶接して取付ける必要があるため何かと手間がかかっていました。本シリーズを使うとワンタッチで取付けられるため、面倒だったロッドの調整を簡単に行えるようになります。
運送コストが上がっているため、組立て前の形で納品するケースも出てくるのではないかと考えられます。空の箱を送るよりも効率よく運搬できますし、今流行の組立て式家具のように簡単に一人で組立てられることから、製産者も利用者もコストダウンにつながります。また、最近では廃棄するときも分別することが求められています。専用取外し工具を使うと簡単に外せることから、分別時間も削減できますし、筺体がバラバラになるためその後の運送コストも抑えられます。
