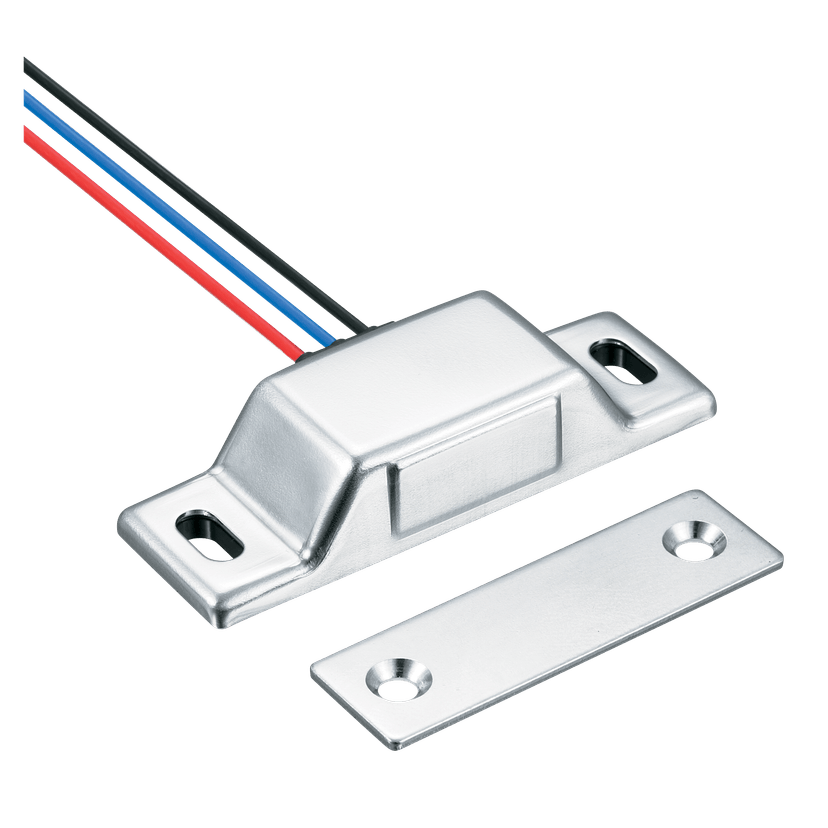

LE-1928 ステンレス 防水スイッチ付マグネットキャッチ
● ドアキャッチと、ドアスイッチの両方の機能を有します。
● IP67の防水スイッチを使用しています。
● 吸着面からマグネット、ヨーク板、スイッチが突出しない密閉型
● IP67の防水スイッチを使用しています。
● 吸着面からマグネット、ヨーク板、スイッチが突出しない密閉型
仕様
●材質：ケース／ステンレス鋼板（SUS304）
マグネット／ネオジム磁石
受板／ステンレス鋼板（SUS430）
●吸着力：16N±20％
●耐久性：10万回
●使用温度範囲：-30～＋70℃（氷結しないこと）
●M4ねじ締付け推奨トルク：0.75N・m

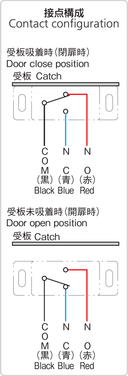

スイッチ部
特性
●定格：AC125V 0.1A（抵抗負荷）
DC12V 2A（抵抗負荷）
●最小適用負荷（参考値）：DC5V 1mA
●絶縁抵抗：100MΩ以上
●接触抵抗：150mΩ以下（初期値）
●耐電圧：AC1500V/1分間
マグネット／ネオジム磁石
受板／ステンレス鋼板（SUS430）
●吸着力：16N±20％
●耐久性：10万回
●使用温度範囲：-30～＋70℃（氷結しないこと）
●M4ねじ締付け推奨トルク：0.75N・m
スイッチ部
特性
●定格：AC125V 0.1A（抵抗負荷）
DC12V 2A（抵抗負荷）
●最小適用負荷（参考値）：DC5V 1mA
●絶縁抵抗：100MΩ以上
●接触抵抗：150mΩ以下（初期値）
●耐電圧：AC1500V/1分間
用途
●工作機械・キャビネット
備考
●取付け時には平ワッシャーをご使用ください。
商品コード
50328
単価(税別)
¥1,800
この商品はお買い上げ数量10以上は単価が1,728円、30以上は単価が1,656円、90以上は単価が1,620円になります。
数量
材質
ケース/ステンレス鋼板(SUS304)
マグネット/ネオジム磁石
受板/ステンレス鋼板(SUS430)
表面仕上
-
RoHS
RoHS10対応品
備考
-
CO2削減のため箱単位での販売を推奨しています
一箱には100入っています。
お問合せ
技術的なご質問、購入、各種証明書の発行についてご不明なことがございましたらお気軽にお問合せください
