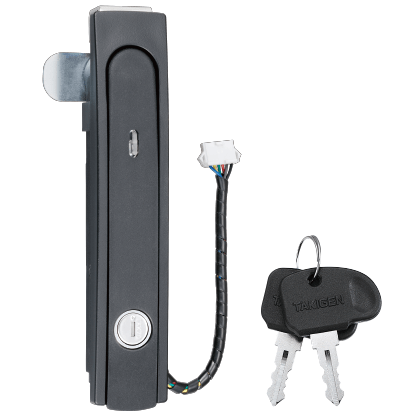

LE-466 電磁ロック平面ハンドル


  • ソレノイドを内蔵し、電気的に解錠することができます。
  • 非常時は鍵にて解錠します。
  • 押しボタンスイッチを押すことにより、施解錠信号を出力することが可能。
  • ハンドル軸が板ばねになったことにより引込みがさらにアップしました。
  • 軽量で耐久性に優れたガラス繊維強化樹脂を使用。

仕様

  • ●材質:ポリアミド(PA6-GF30)
  • ●標準色:ブラック
  • ●定格電圧:DC24V±5%(連続定格)
  • ●消費電流:104mA
  • ●消費電力:2.5W
  • ●押ボタンSW:DC24V/50mA
  • ●マイクロスイッチ:DC30V/0.5A(抵抗負荷)
  • ●使用周囲温度:-5~+40℃(氷結しないこと)
  • ●使用周囲湿度:85%RH以下(結露しないこと)

備考

  • ソレノイドに連続通電すると高温(70℃前後)になります。手が触れる懸念がある場合は放熱を考慮の上、火傷防止の処置をしてください。
  • 接点構成、内部回路図(ハンドル閉時)、参考操作例は1391ページをご参照ください。
  • その他の回路または配線の変更についてはお問合せください。
  • 同じ形状でスタンダードタイプAP-467(298ページ)、ダイヤル錠タイプのAP-467-DL(300ページ)があります。
  • マスターシステム、指定番号、鍵違い、キーNo.0200も製作します。
  • 定期的に摺動部に潤滑剤の塗布をお願いします。
  • 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨めします。
  • 防水構造ではありません。屋内での使用をお奨めします。
商品コード
50403

単価(税別)
¥15,000
この商品はお買い上げ数量5以上は単価が14,400円、10以上は単価が13,800円、30以上は単価が13,500円になります。
数量
材質
ポリアミド(PA6-GF30)

表面仕上
-

RoHS
-

備考
-
