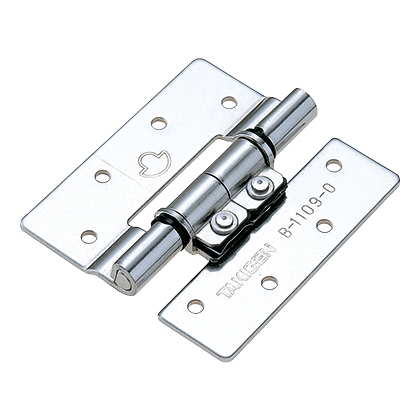

B-1109 ステンレス フラットトルクヒンジ
- ステンレス製で耐食性に優れています。
- 金属の摩擦を利用していないため、金属粉・異音は発生しません。
- 周辺温度にヒンジのトルクはほとんど影響を受けません。
- 初期設定トルクが長年保持できます。
下記より絞り込んで商品選択してください。
長さ(mm)*
幅(mm)*
トルク値最小(cN･m)*
商品番号*
仕様
- ●材質：本体／冷間圧延ステンレス鋼板（SUS304）
プラグ／ポリアセタール（POM） - ●表面仕上：光沢バレル研磨
用途
- 事務機器・家電製品・家具・制御盤などの屋内機器
備考
- 耐久試験：2万回以上（定格負荷トルクにて）
- 使用温度範囲：ー10～＋45℃
- ご希望のトルクにて製作します。お問合せください。
B-1109-0／294～589cN・m
B-1109-1／107～196cN・m
B-1109-2／39～98cN・m
B-1109-3・4／9～49cN・m - 取付けは軸を水平状態にしてください。
- 一つの蓋に3個以上ご使用にならないでください。
- 潤滑油などはご使用にならないでください。
商品コード
-
単価(税別)
¥-
数量
材質
-
表面仕上
-
RoHS
-
備考
-
商品が選択されていません。
