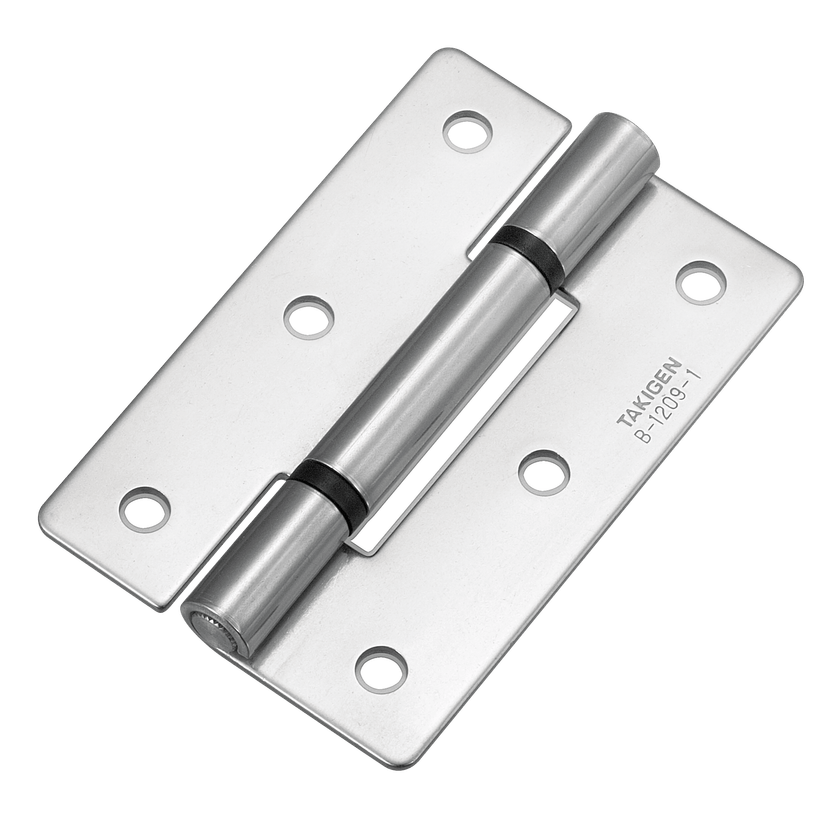

B-1209 ステンレス フラットトルクヒンジ
● 任意の角度で扉を保持します。
● 外形は突起の無い、すっきりとした平蝶番タイプ。
● 樹脂の摩擦を利用しているため金属粉、異音を発しません。
● 初期設定トルクが長年保持できます。
● B-1078-12、-13、-15と取付けに互換性があります。
● 外形は突起の無い、すっきりとした平蝶番タイプ。
● 樹脂の摩擦を利用しているため金属粉、異音を発しません。
● 初期設定トルクが長年保持できます。
● B-1078-12、-13、-15と取付けに互換性があります。
下記より絞り込んで商品選択してください。
長さ(mm)*
幅(mm)*
トルク値最小(cN･m)*
商品番号*
仕様
●材質：羽根／冷間圧延ステンレス（SUS304）
軸／ステンレス鋼棒（SUS303）
プラグ／ポリアセタール（POM）
●表面仕上：光沢バレル研磨
●耐久試験：２万回以上（定格トルクにて）
●使用温度範囲：0～＋40℃
軸／ステンレス鋼棒（SUS303）
プラグ／ポリアセタール（POM）
●表面仕上：光沢バレル研磨
●耐久試験：２万回以上（定格トルクにて）
●使用温度範囲：0～＋40℃
用途
●事務機器・家具などの屋内機器
備考
●トルクを下げた特注品も製作します。
製作トルク範囲
B-1209-1：35～196cN・m
B-1209-2：24.5～98cN・m
B-1209-3：10～49cN・m
●取付けは軸を水平・垂直状態にして、2個使いの場合は軸が同一線上になるようにしてください。垂直状態の取付け詳細についてはお問合せください。
●一つの蓋に３個以上ご使用にならないでください。
●潤滑油などはご使用にならないでください。
製作トルク範囲
B-1209-1：35～196cN・m
B-1209-2：24.5～98cN・m
B-1209-3：10～49cN・m
●取付けは軸を水平・垂直状態にして、2個使いの場合は軸が同一線上になるようにしてください。垂直状態の取付け詳細についてはお問合せください。
●一つの蓋に３個以上ご使用にならないでください。
●潤滑油などはご使用にならないでください。
商品コード
-
単価（税別）
¥-
数量
材質
-
表面仕上
-
RoHS
-
備考
-
商品が選択されていません。
お問合せ
技術的なご質問、購入、各種証明書の発行についてご不明なことがございましたらお気軽にお問合せください
