HOME/製品一覧/蝶番・ステー・周辺機器/汎用蝶番/長蝶番/B-868-1/B-868-1 ラミネートヒンジ（270°開き）
thumbnail

CADデータダウンロード

2D
3D

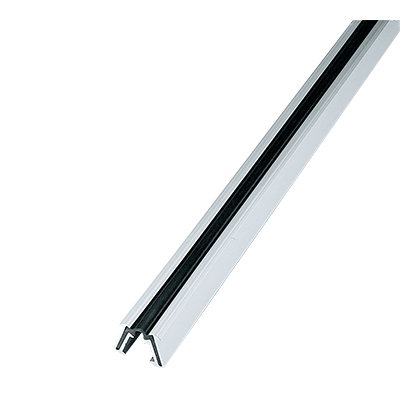

B-868-1 ラミネートヒンジ（270°開き）

  • 蝶番に切れ目がないので防水性が向上します。
  • ヒンジの長さは任意にカットできます。
  • 自由状態で約60°開いてます。
  • ドアに突起がなくなるため、外観がスッキリします。
  • 270°開き（リア扉に最適）

仕様

  • ●材質：
    ベース部／アルミニウム合金押出材
    ヒンジ部／エラストマー樹脂
  • ●表面仕上：アルマイト処理

用途

  • 特装車・中型バン・保冷車・バスリッド

備考

  • この蝶番を縦に使用すると扉先端部が多少垂れ下がります。補正が必要な場合はガイドブッシュなどを取付けてください。
  • 取付け穴は開いてません。（蝶番両端部は40mm以内に、他は任意の位置で穴を開けてください。）
  • 油圧シリンダーなどで扉を開閉する場合はヒンジ部に過度の張力がかかります。お問合せください。
  • ゴムに劣化が見られたら、すみやかに交換してください。
商品コード
11416
単価(税別)
¥40,000
この商品はお買い上げ数量6以上は単価が38,400円、10以上は単価が36,800円、30以上は単価が36,000円になります。
数量
材質
ベース部/アルミニウム合金押出材 ヒンジ部/エラストマー樹脂
表面仕上
アルマイト処理
RoHS
RoHS6対応品
備考
長物扱いになります
