B-868-4 ラミネートヒンジ（180°開き）
お気に入り
expansion
thumbnail
3dcad
3d

CADデータダウンロード

dxf
sat
step
xt
igs

登録がないファイルにつきましてはお問合せください。

CAD一覧

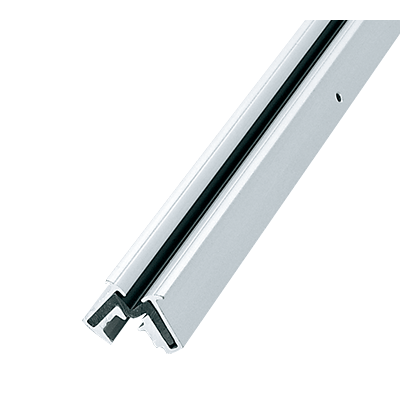

B-868-4 ラミネートヒンジ（180°開き）

● 蝶番に切れ目がないので防水性が向上します。特にスイングアップドア（ハネ上げ式）では開扉時も雨水などが流れ込まないので最適です。
● ヒンジの長さは任意にカットできます。
● 自由状態で約80°開いてます。
● ドアに突起がなくなるため、外観がスッキリします。
● 180°開き（サイド扉、スイングアップドアに最適）

仕様

●材質：
ベース部／アルミニウム合金押出材
ヒンジ部／ポリウレタンゴム（PU）
●表面仕上：アルマイト処理

用途

●特装車・中型バン・保冷車・バスリッド

備考

●ハネ上げ扉の10万回開閉試験実施済
●蝶番両端部には40mm以内に必ず取付け穴を開けてください。
●油圧シリンダーなどで扉を開閉する場合はヒンジ部に過度の張力がかかります。お問合せください。
●ゴムに劣化が見られたら、すみやかに交換してください。
商品コード
11426
単価(税別)シリーズの価格をみる
¥26,000
単価(税込) ¥28,600
この商品はお買い上げ数量6以上は単価が25,000円、10以上は単価が24,000円、30以上は単価が23,400円になります。
数量
材質
ベース部/アルミニウム合金押出材 ヒンジ部/エラストマー樹脂
表面仕上
アルマイト処理
RoHS
RoHS6対応品
備考
長物扱いになります

CO2削減のため箱単位での販売を推奨しています

一箱には5入っています。
