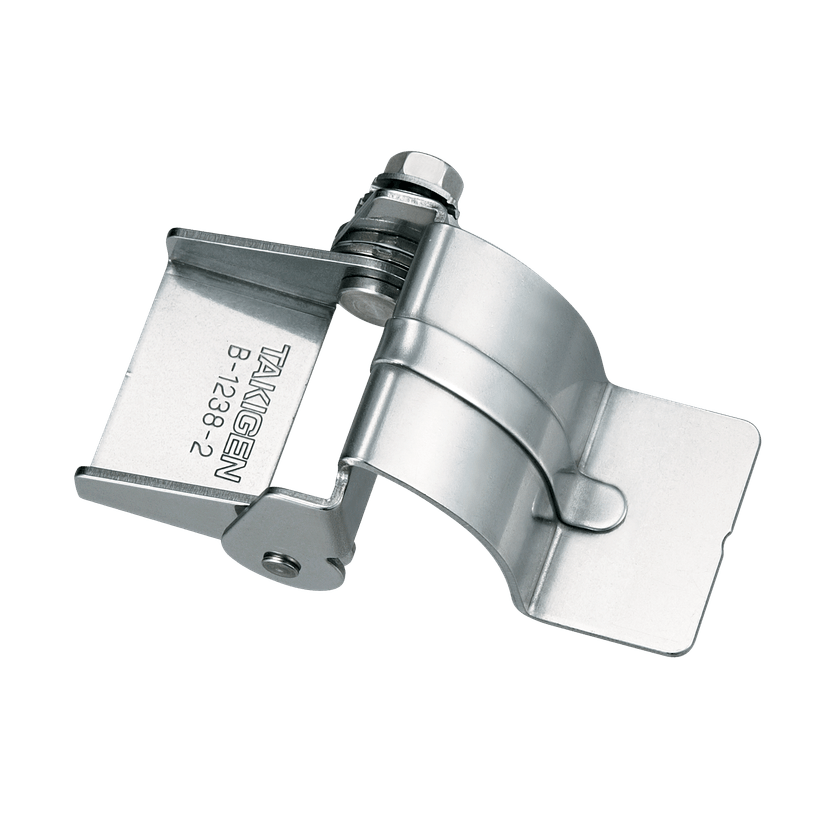

B-1238-2 ステンレス 裏蝶番トルクヒンジ
- 任意の角度で扉を保持します。
- 扉の表面にヒンジが出ない裏蝶番タイプ。
- 調整ナットでトルク値を変更できます。
仕様
- ●材質：ステンレス鋼板（SUS304）
- ●表面仕上：光沢バレル研磨
- ●定格負荷トルク値 9.8～34.3cN・m
- ●初期設定トルク 9.8～19.6cN・m
- ●使用温度範囲 0～＋40℃
備考
- 取付けは軸を水平状態にしてください。
- 一つの蓋に3個以上ご使用にならないでください。
- 水・油などが付着しないようご注意ください。
- 溶接取付け時、トルク発生部、軸受け部は250℃以下としてください。
- 推奨取付け方法：スポット溶接。
商品コード
13279
単価(税別)
¥780
この商品はお買い上げ数量15以上は単価が749円、70以上は単価が718円、210以上は単価が702円になります。
数量
材質
ステンレス鋼板(SUS304)
表面仕上
光沢バレル研磨
RoHS
RoHS10対応品
備考
-
お問合せ
技術的なご質問、購入、各種証明書の発行についてご不明なことがございましたらお気軽にお問合せください
