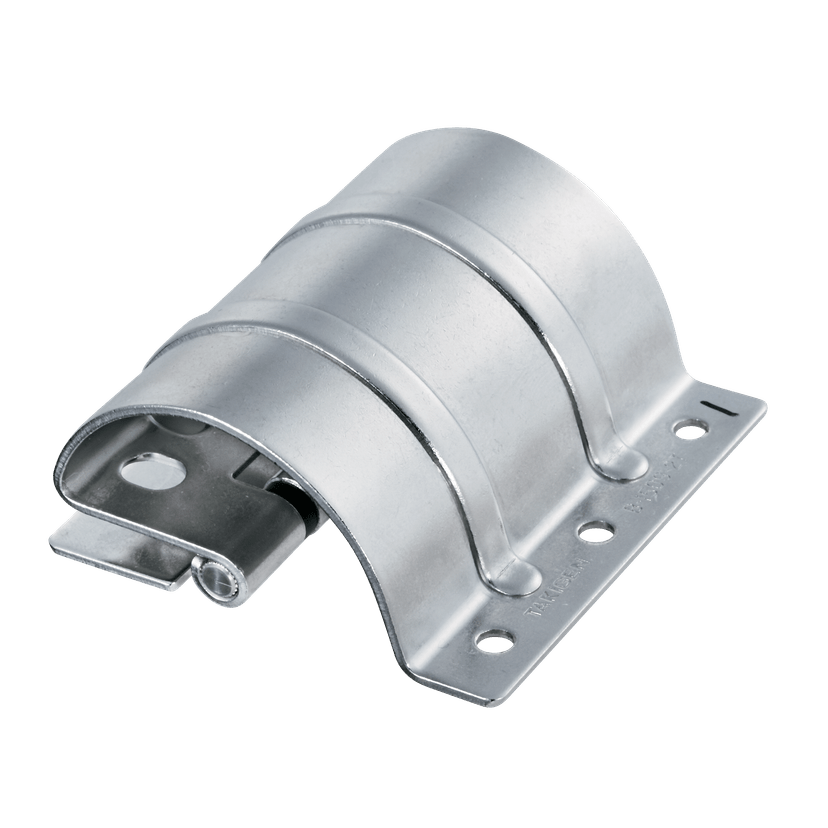

B-1509-2T ステンレス トルク裏蝶番


  • 特殊羽根形状により、開き角度が最大約130°と大きく確保できます。

トルク値最大(cN・m)

長さ(mm)

幅(mm)

商品番号

仕様

  • ●材質:羽根/ステンレス鋼板(SUS304)
    軸/ステンレス鋼棒(SUS303)
    プラグ/ポリアセタール(POM)
  • ●表面仕上:羽根/バレル研磨
  • ●使用周囲温度:0~+40℃

用途

  • 事務機器・家具・制御盤

備考

  • 取付けはヒンジ2個の軸が同一線上の状態にしてください。
  • 一つの扉に3個以上ご使用にならないでください。
  • 潤滑油はご使用にならないでください。
  • トルクなしタイプB-1509もあります(P.704)。
商品コード
13448

単価(税別)
¥900
この商品はお買い上げ数量15以上は単価が864円、60以上は単価が828円、180以上は単価が810円になります。
数量
材質
羽根/ステンレス鋼板(SUS304) 軸/ステンレス鋼棒(SUS303) プラグ/ポリアセタール(POM)

表面仕上
羽根/バレル研磨

RoHS
RoHS10対応品

備考
-
